Cảm biến đo độ rung gia tốc CTC AC192
Tính năng sản phẩm
Hiệu suất cao trong một cảm biến nhỏ gọn giá cả phải chăng
Tiếng ồn rất thấp và khả năng miễn dịch RF vượt trội
- 100 mV / g Độ nhạy, ± 10%
- Dải động ± 80g
- Kết nối MIL 2 chân tiêu chuẩn trên các tùy chọn không tách rời
AC192-1D
Đầu nối 2 chân
| Chân kết nối | Phân cực |
| A | (+) Tín hiệu / Nguồn |
| B | (-) Chung |
Sản phẩm có sẵn
AC192-2D
Cáp tích hợp CB103
| Nhạc trưởng | Phân cực |
| Màu đỏ | (+) Tín hiệu / Nguồn |
| Đen | (-) Chung |
| Cái khiên | Dây thoát nước cáp |
Được xây dựng để đặt hàng
AC192-3D
Cáp tích hợp bọc thép CB206
| Nhạc trưởng | Phân cực |
| Màu đỏ | (+) Tín hiệu / Nguồn |
| Đen | (-) Chung |
| Cái khiên | Dây thoát nước cáp |
Được xây dựng để đặt hàng
AC192-6D
Cáp tích hợp bọc thép hạng nặng CB611
| Nhạc trưởng | Phân cực |
| Màu đỏ | (+) Tín hiệu / Nguồn |
| Đen | (-) Chung |
| Cái khiên | Dây thoát nước cáp |
Được xây dựng để đặt hàng
| Thông số kỹ thuật | Tiêu chuẩn | Hệ mét | |
|---|---|---|---|
| Một phần số | AC192 | M / AC192 | |
| Độ nhạy (± 10%) | 100 mV / g | ||
| Đáp ứng tần số (± 3dB) | 24-780.000 CPM | 0,4-13000 Hz | |
| Đáp ứng tần số (± 10%) | 60-540.000 CPM | 1,0-9000 Hz | |
| Đáp ứng tần số (± 5%) | 600-300.000 CPM | 10-5000 Hz | |
| Dải động | ± 80 g, đỉnh | ||
| Điện | |||
| Cài đặt thời gian | <2 giây | ||
| Nguồn điện áp (IEPE) | 18-30 VDC | ||
| Kích thích hiện tại liên tục | 2-10 mA | ||
| Nhiễu phổ @ 10 Hz | 8 µg / √Hz | ||
| Nhiễu phổ @ 100 Hz | 4 µg / √Hz | ||
| Nhiễu phổ @ 1000 Hz | 2 µg / √Hz | ||
| Trở kháng đầu ra | <100 ohm | ||
| Điện áp đầu ra thiên vị | 10-14 VDC | ||
| Trường hợp cô lập | > 10 8 ohm |
| Thông số kỹ thuật | Tiêu chuẩn | Hệ mét | |
|---|---|---|---|
| Thuộc về môi trường | |||
| Phạm vi nhiệt độ | -58 đến 250 ° F | -50 đến 121 ° C | |
| Bảo vệ chống sốc tối đa | 5000 g, Đỉnh | ||
| Độ nhạy điện từ | CE | ||
| Niêm phong | Hàn, Hermetic | ||
| Độ sâu chìm | 200 ft. | 60 m | |
| Vật lý | |||
| Yếu tố cảm biến | PZT gốm | ||
| Cấu trúc cảm biến | Chế độ cắt | ||
| Cân nặng | 1,8 oz | 51 gam | |
| Chất liệu vỏ máy | Thép không gỉ 316L | ||
| Gắn | 1 / 4-28 | ||
| Trình kết nối (Không tích phân) | 2 Pin MIL-C-5015 | ||
| Tần số cộng hưởng | 1.560.000 CPM | 26000 Hz | |
| Gắn mô-men xoắn | 2 đến 5 ft. Lbs. | 2,7 đến 6,8 Nm | |
| Gắn phần cứng | 1 / 4-28 chốt | Đinh tán bộ chuyển đổi M6x1 | |
| Giấy chứng nhận hiệu chuẩn | CA10 |

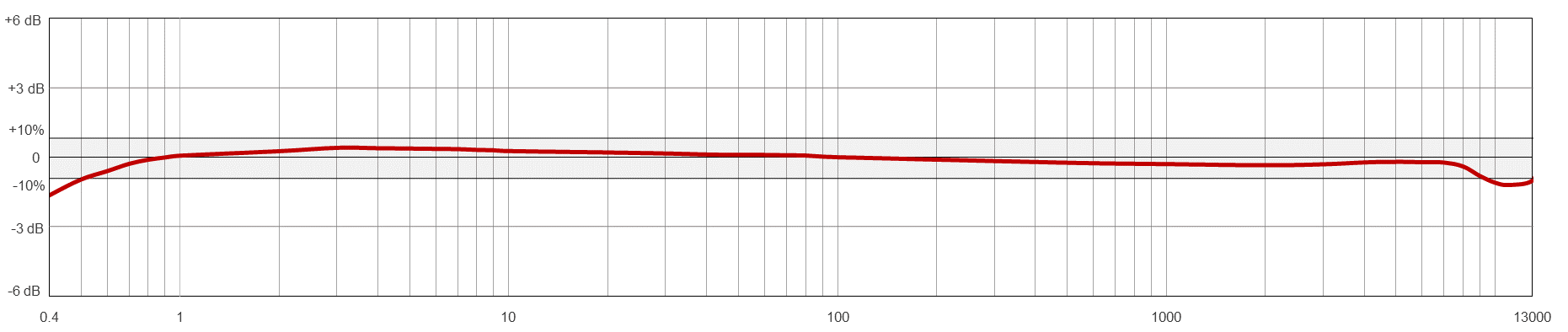

Đáp ứng tần số điển hình
