THIẾT BỊ CÂN ĐỒNG TÂM LỖ BẰNG LASER – ĐO HÌNH HỌC

THIẾT BỊ CÂN ĐỒNG TÂM LỖ BẰNG LASER – ĐO HÌNH HỌC

THIẾT BỊ CÂN ĐỒNG TÂM LỖ BẰNG LASER

Thiết bị giúp chúng ta cân đồng tâm của các gối đỡ trung trong vỏ máy, điều này hữu ích trong việc đảm bảo việc đồng tâm của các gối trục này, giảm thiểu rung động và sinh nhiệt trong quá trình vận hành.

ỨNG DỤNG:

  • Động cơ đốt trong.
  • Các bơm nhiều tầng.
  • Ống chân vịt của tàu thủy.
  • Các Turbine phát điện.

Phương thức đo: thiết bị sẽ đo tâm của lỗ tại mỗi điểm cần đo (2 hay nhiều điểm). Các tâm lỗ này sẽ được xác định vị trí trên một hệ tọa độ 2 trục. Sai lệch của vị trí tâm lỗ này so với tia laser làm chuẩn chính là khoảng chúng ta cần điều chỉnh.

Có hai phương pháp đo:

Phương pháp đồng hồ:

  • Phương pháp này được dùng để đo các gối máy tròn toàn phần. Có thể đo theo phương ngang hoặc phương đứng.
  • Thiết bi phát laser sẽ phát tia tham chiếu gần với đường tâm nhất – tia laser này làm tâm tham khảo.
  • Các thiết bị nhận Laser sẽ xoay 180 độ tại các lỗ cần đo.
  • Sau đó máy sẽ tính toán lại và chọn 2 điểm tốt nhất làm đường tâm tối ưu, hoặc sử dụng chính tâm laser làm chuẩn.
  • Ứng dụng: Động cơ Diesel, Chân tày thủy, Hộp số, máy nén khí…

Phương pháp Góc:

  • Phương pháp này được dùng để đo các gối máy hai nửa và chỉ có thể đo theo phương ngang.
  • Thiết bi phát laser sẽ phát tia tham chiếu gần với đường tâm nhất – tia laser này làm tâm tham khảo.
  • Các thiết bị nhận Laser sẽ xoay để lấy dữ liệu từ 3 đến 9 điểm.
  • Sau đó máy sẽ tính toán lại và chọn 2 điểm tốt nhất làm đường tâm tối ưu, hoặc sử dụng chính tâm laser làm chuẩn.
  • Ứng dụng: Động cơ Diesel, Hộp số, Turbine.

Bên cạnh việc cân lỗ, thiết bị này có thể dùng để đo các kích thước hình học khác như:

  • Đo thẳng: ứng dụng trong đo song song hai đường ray, đo song song các trục cán.
  • Đo phẳng: ứng dụng trong việc đo độ phẳng của đế máy CNC, các mặt bích cẩu và các cấu kiện thép.

THIẾT BỊ CÂN ĐỒNG TÂM LỖ BẰNG LASER - ĐO HÌNH HỌC

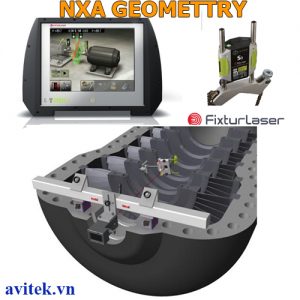

Máy cân đồng tâm lỗ bằng Laser FIXTURLASER GEOMETRY
