Cảm biến đo độ rung gia tốc CTC AC198
Cảm biến đo độ rung gia tốc đa năng nhỏ gọn, Đầu nối 2 chân lối ra một bên, Bu lông cố định M8, 100 mV / g, ± 10%
- Đáp ứng tần số 30-480.000 CPM (± 3dB)
- -58 đến 250 ° F (-50 đến 121 ° C)
- Hàn, niêm phong kín
- Hiệu suất cao trong một cảm biến nhỏ gọn giá cả phải chăng, bên cạnh lối ra
- Tiếng ồn rất thấp và khả năng miễn dịch RF vượt trội
Description
Cảm biến đo độ rung gia tốc CTC AC198
Tính năng sản phẩm
Hiệu suất cao trong một cảm biến nhỏ gọn giá cả phải chăng, bên cạnh lối ra
Tiếng ồn rất thấp và khả năng miễn dịch RF vượt trội
- 100 mV / g Độ nhạy, ± 10%
- Dải động ± 80g
- Kết nối MIL 2 chân tiêu chuẩn trên tùy chọn không tích phân
AC198-1D
2 Pin Conenctor
| Chân kết nối | Phân cực |
| A | (+) Tín hiệu / Nguồn |
| B | (-) Chung |
Sản phẩm có sẵn
AC198-2D
Cáp tích hợp CB103
| Nhạc trưởng | Phân cực |
| Màu đỏ | (+) Tín hiệu / Nguồn |
| Đen | (-) Chung |
| Cái khiên | Dây thoát nước cáp |
Được xây dựng để đặt hàng
AC198-3D
Cáp tích hợp bọc thép CB206
| Nhạc trưởng | Phân cực |
| Màu đỏ | (+) Tín hiệu / Nguồn |
| Đen | (-) Chung |
| Cái khiên | Dây thoát nước cáp |
Được xây dựng để đặt hàng
AC198-6D
Cáp tích hợp bọc thép hạng nặng CB611
| Nhạc trưởng | Phân cực |
| Màu đỏ | (+) Tín hiệu / Nguồn |
| Đen | (-) Chung |
| Cái khiên | Dây thoát nước cáp |
Được xây dựng để đặt hàng
| Thông số kỹ thuật | Tiêu chuẩn | Hệ mét | |
|---|---|---|---|
| Độ nhạy (± 10%) | 100 mV / g | ||
| Đáp ứng tần số (± 3dB) | 30-480.000 CPM | 0,5-8000 Hz | |
| Dải động | ± 80 g, đỉnh | ||
| Điện | |||
| Cài đặt thời gian | <2 giây | ||
| Nguồn điện áp (IEPE) | 18-30 VDC | ||
| Kích thích hiện tại liên tục | 2-10 mA | ||
| Nhiễu phổ @ 10 Hz | 8 µg / √Hz | ||
| Nhiễu phổ @ 100 Hz | 4 µg / √Hz | ||
| Nhiễu phổ @ 1000 Hz | 2 µg / √Hz | ||
| Trở kháng đầu ra | <100 ohm | ||
| Điện áp đầu ra thiên vị | 10-14 VDC | ||
| Trường hợp cô lập | > 10 8 ohm |
| Thông số kỹ thuật | Tiêu chuẩn | Hệ mét | |
|---|---|---|---|
| Thuộc về môi trường | |||
| Phạm vi nhiệt độ | -58 đến 250 ° F | -50 đến 121 ° C | |
| Bảo vệ chống sốc tối đa | 5.000 g, cao điểm | ||
| Độ nhạy điện từ | CE | ||
| Niêm phong | Hàn, Hermetic | ||
| Độ sâu chìm | 200 ft. | 60 m | |
| Vật lý | |||
| Yếu tố cảm biến | PZT gốm | ||
| Cấu trúc cảm biến | Chế độ cắt | ||
| Cân nặng | 3,4 oz | 96 gam | |
| Chất liệu vỏ máy | Thép không gỉ 316L | ||
| Gắn | Captive Bolt | ||
| Trình kết nối (Không tích phân) | 2 Pin MIL-C-5015 | ||
| Tần số cộng hưởng | 1.380.000 CPM | 23000 Hz | |
| Gắn mô-men xoắn | 2 đến 5 ft. Lbs. | 2,7 đến 6,8 Nm | |
| Gắn phần cứng | M8 Captive Bolt | ||
| Giấy chứng nhận hiệu chuẩn | CA10 |

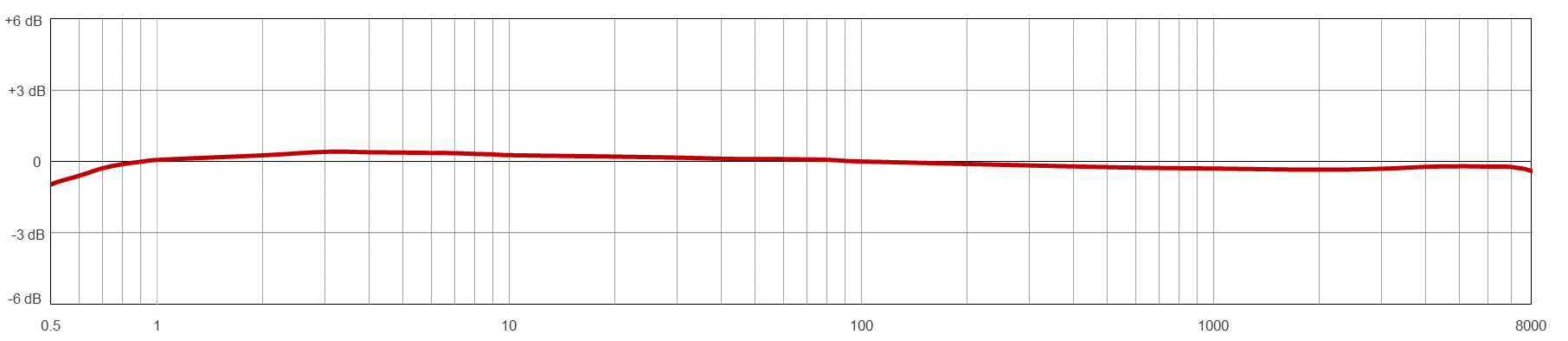

Đáp ứng tần số điển hình
