Máy đo vòng ngắn mạch Sonel MZC-20E
Mô tả
Thông số đo
Thông số kỹ thuật
Download
Phụ kiện tiêu chuẩn
Mô tả
Máy đo đơn giản và tiện dụng để kiểm tra trở kháng vòng lặp lỗi – Sonel MZC-20E
Máy đo MZC-20E nhỏ cho phép đo chính xác trở kháng vòng lặp sự cố trong các mạng có điện áp danh định khác nhau. Với sự trợ giúp của thiết bị này, có thể kiểm tra điện áp nguồn lên đến 440 V. Thiết bị đặc biệt hữu ích trong công việc của những người lắp đặt và khảo sát thực hiện dịch vụ trong các tòa nhà đơn lẻ và nhiều gia đình, tòa nhà văn phòng, nhà máy công nghiệp và các tòa nhà khác và các cơ sở được trang bị hệ thống điện hạ thế.
Máy đo MZC-20E cũng hoàn hảo cho các dịch vụ bảo trì điện. Bất kể lĩnh vực ứng dụng, nó luôn đảm bảo hoạt động trơn tru và độ chính xác cao của kết quả thu được. Một ưu điểm khác của công cụ này là khả năng làm việc trong điều kiện môi trường không thuận lợi, điều này có thể thực hiện được nhờ vỏ rất bền. Mặc dù kích thước nhỏ gọn của nó,
Đặc điểm của máy đo Sonel MZC-20E:
- cho phép đo trở kháng vòng ngắn mạch trong các mạng có điện áp định mức: 220 / 380V, 230V / 400V, 240 / 415V với tần số hoạt động 45 … 60Hz,
- đo điện áp mạng lên đến 440 V,
- được cấp nguồn bằng pin (LR6) hoặc bộ tích điện NiMH,
- chỉ báo mức sạc pin.
Đo hiệu quả trở kháng vòng lặp lỗi
Mô hình được giới thiệu của đồng hồ được đặc trưng bởi kích thước nhỏ gọn và hình dạng tiện dụng, công thái học. Do đó, nó không chiếm nhiều không gian và việc sử dụng nó rất đơn giản và thuận tiện – các chuyên gia đo lường mới bắt đầu cũng có thể xử lý nó. Máy đo Sonel MZC-20E nhẹ và dễ vận chuyển, cho phép bạn mang theo đến nhiều nơi làm việc.
Hơn nữa, thiết bị tự hào có vỏ rất bền được làm ở cấp bảo vệ IP 67. Điều này đảm bảo độ bền cao của đồng hồ và bảo vệ nó khỏi bị hư hại cũng như các tác nhân tiêu cực bên ngoài. Làm việc trong điều kiện khó khăn không phải là vấn đề đối với anh ấy! Kết quả đo dễ đọc nhờ màn hình đơn sắc lớn có đèn nền, rất hữu ích khi làm việc trong điều kiện ánh sáng kém.
Công cụ làm việc cơ bản cho người cài đặt, người khảo sát và hơn thế nữa
Máy đo Sonel MZC-20E nhỏ gọn để đo trở kháng vòng ngắn mạch có các chức năng đo cơ bản, giúp nó trở thành một công cụ hữu ích cho thợ điện, thợ lắp đặt và người kiểm tra. Nó được thiết kế để hoạt động trong những điều kiện khó khăn. Cấu trúc vững chắc và bền cung cấp cho nó một loạt các ứng dụng.
Một ưu điểm quan trọng khác của thiết bị là hình dạng tiện dụng và kích thước bỏ túi tạo thuận lợi cho việc vận chuyển. Giá thấp kết hợp với việc vận hành dễ dàng và màn hình hiển thị rõ ràng khiến mẫu máy này trở thành lựa chọn lý tưởng cho những người mới bắt đầu. Thiết bị có thể được cấp nguồn bằng pin LR6 hoặc bằng bộ tích lũy NiMH. Đồng hồ hiển thị cho phép bạn kiểm tra mức sạc của pin / pin sạc.
Thông số đo
Chức năng đo lường | Phạm vi đo lường | Phạm vi hiển thị | Nghị quyết | Sự chính xác |
---|---|---|---|---|
Căng thẳng | 0 V… 440 V | 0 V… 440 V | 1 V | ± (2% tính bằng m + 2 chữ số) |
Thông số vòng ngắn mạch | ||||
Phương pháp 2p – đo với dòng điện thấp, dòng điện tối đa 26,7 A | từ 0,24 Ω… 200 Ω theo PN-EN 61557 | 0,00 Ω… 200 Ω | từ 0,01 Ω | từ ± (2,5% tính bằng m + 3 chữ số) |
Dấu hiệu của dòng điện ngắn mạch | ||||
Phương pháp 2p – đo lường với dòng điện thấp | Được tính toán từ dải đo Z S và điện áp danh định | 1,15 A… 40 kA | từ 0,01 A. | Tính toán từ lỗi vòng lặp lỗi |
“tính bằng m” – giá trị đo được
Thông số kỹ thuật
-
Đo trở kháng vòng sự cố Z S trong dải từ 0,24 … 200 Ω Dòng
ngắn mạch I K : 0,115 ÷ 1769 A (U n = 230 V)
Đo điện áp xoay chiều: 0 ÷ 440 VPhạm vi hiển thị Nghị quyết Lỗi cơ bản 0,00 … 19,99 Ω 0,01 Ω ± (2,5% m + 5 chữ số) 20,0 … 199,9 Ω 0,1 Ω ± (2,5% m + 3 chữ số) 100 … 200 Ω 1 Ω ± (3% m + 3 chữ số) - Điện áp hoạt động định mức U nL-N / U nL-L : 220 / 380V, 230 / 400V, 240 / 415V
- Dải điện áp hoạt động: 180 … 270V (cho Z L-PE và Z L-N ) và 180 … 440V (cho Z L-L )
- Tần số nguồn danh định f n : 50Hz, 60Hz
- Dải tần số làm việc: 45… 65Hz
- Dòng thử nghiệm tối đa: 15,3 A cho 230 V (10ms) và 26,7 A cho 400 V (10ms)
Các chỉ báo của điện trở vòng lặp sự cố R S và điện trở X S của vòng lặp sự cố
Phạm vi hiển thị Nghị quyết Lỗi cơ bản 0,00 … 9,99 Ω 0,01 Ω ± (5% tính bằng m + 5 chữ số) của giá trị Z S Được tính toán và hiển thị cho Z S <10 Ω.
Các chỉ báo dòng ngắn mạch I K
Các dải đo theo IEC 61557 có thể được tính toán từ các dải đo Z S và điện áp danh định.Phạm vi hiển thị Nghị quyết Lỗi cơ bản 1,15… 9,99 A. 0,01 A. Được tính toán trên cơ sở độ không đảm bảo cho vòng lặp sự cố 10,0 … 99,9 A. 0,1 A Được tính toán trên cơ sở độ không đảm bảo cho vòng lặp sự cố 100 … 999 A. 1 A. Được tính toán trên cơ sở độ không đảm bảo cho vòng lặp sự cố 1,00 … 9,99 kA 0,01 kA Được tính toán trên cơ sở độ không đảm bảo cho vòng lặp sự cố 10,0… 40,0 kA 0,1 kA Được tính toán trên cơ sở độ không đảm bảo cho vòng lặp sự cố Đo trở kháng vòng lặp sự cố Z S
Dẫn đo lường Dải đo Z S 1,2m 0,24 … 200 Ω 5m 0,26 … 200 Ω 10m 0,28 … 200 Ω 20m 0,35 … 200 Ω Đo điện thế
Hiển thị phạm vi Nghị quyết Lỗi cơ bản 0 … 440 V 1 V ± (2,5% tính bằng m + 2 chữ số) An toàn điện:
- loại cách điện: kép, theo PN-EN 61010-1 và IEC 61557
- loại đo lường: III 300 V theo PN-EN 61010-1
- mức độ bảo vệ nhà ở theo PN-EN 60529: IP67
Các dữ liệu kỹ thuật khác:
- Nguồn cung cấp của đồng hồ: pin kiềm LR6 hoặc pin sạc NiMH, cỡ AA (4 chiếc.)
- kích thước: 220x98x58 mm
- trọng lượng của đồng hồ với bộ pin: 509g
- nhiệt độ bảo quản: -20 … + 70 o C
- nhiệt độ làm việc: -10 … + 50 o C
- độ ẩm: 20 … 80%
-
nhiệt độ tham chiếu: +23 ± 2 o C
- độ ẩm tham chiếu: 40 … 60%
- độ cao so với mực nước biển: <2000m
- thời gian để Tự động TẮT: tối đa. 900 giây
- số lần đo Z (đối với pin):> 5000 (2 lần đo / phút)
- màn hình LCD phân đoạn
- phát triển tiêu chuẩn chất lượng, thiết kế và sản xuất phù hợp với ISO 9001
- thiết bị đáp ứng các yêu cầu của tiêu chuẩn IEC 61557
- thiết bị đáp ứng các tiêu chuẩn PN-EN 61326-1: 2006 và PN-EN 61326-2-2: 2006
Download
Phụ kiện tiêu chuẩn
Đầu dò pin, 1 kV màu xanh lam (ổ cắm chuối)
CÁT. KHÔNG. WASONBUOGB1
Chì thử nghiệm 1,2 m, màu xanh lam, 1 kV (phích cắm chuối)
CÁT. KHÔNG. WAPRZ1X2BUBB
Giá đỡ – mặt dây chuyền cho vỏ loại M-1
CÁT. KHÔNG. WAPOZUCH1
Đầu dò ghim, màu đỏ, 1 kV (ổ cắm chuối)
CÁT. KHÔNG. WASONREOGB1
K-02
Kẹp cá sấu, màu đỏ, 1 kV, 20 A
CÁT. KHÔNG. WAKRORE20K02
Chì thử nghiệm 1,2 m, màu đỏ, 1 kV (phích cắm chuối)
CÁT. KHÔNG. WAPRZ1X2REBB

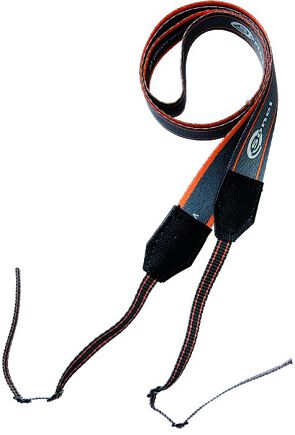

Khai thác cho đồng hồ loại M-1
CÁT. KHÔNG. WAPOZSZE4

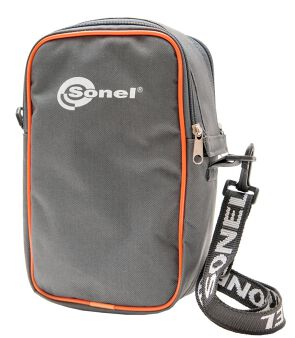

M-10
Trường hợp
CÁT. KHÔNG. WAFUTM10
