Cảm biếng đo độ rung gia tốc CTC AC244
Cảm biến đo độ rung gia tốc công nghiệp thu nhỏ cao cấp, Tần số cao, Đầu nối Mini-MIL 2 chân lối ra bên cạnh, 100 mV / g, ± 5%
- Đáp ứng tần số 36-900.000 CPM (± 3dB)
- -58 đến 250 ° F (-50 đến 121 ° C)
- Hàn, niêm phong kín
- Máy đo gia tốc công nghiệp cấu hình thấp cao cấp
- 100 mV / g ± 5% Độ nhạy
Description
Cảm biếng đo độ rung gia tốc CTC AC244
Tính năng sản phẩm
Cảm biến đo độ rung gia tốc công nghiệp cấu hình thấp cao cấp
100 mV / g ± 5% Độ nhạy
- Kết nối 2 chân Mini-MIL hoặc Cáp Tích phân
Lưu ý: Các Tùy chọn Cáp Tích hợp chỉ dành cho các Ứng dụng Giám sát Thường trực
AC244-1D
Đầu nối 2 pin Mini Mil
| Chân kết nối | Phân cực |
| A | (+) Tín hiệu / Nguồn |
| B | (-) Chung |
Sản phẩm có sẵn
AC244-2D
Cáp tích hợp CB110
| Nhạc trưởng | Phân cực |
| Màu đỏ | (+) Tín hiệu / Nguồn |
| Đen | (-) Chung |
| Cái khiên | Dây thoát nước cáp |
Được xây dựng để đặt hàng
AC244-3D
Cáp tích hợp bọc thép CB206
| Nhạc trưởng | Phân cực |
| Màu đỏ | (+) Tín hiệu / Nguồn |
| Đen | (-) Chung |
| Cái khiên | Dây thoát nước cáp |
Được xây dựng để đặt hàng
AC244-6D
Cáp tích hợp bọc thép hạng nặng CB611
| Nhạc trưởng | Phân cực |
| Màu đỏ | (+) Tín hiệu / Nguồn |
| Đen | (-) Chung |
| Cái khiên | Dây thoát nước cáp |
Được xây dựng để đặt hàng
| Thông số kỹ thuật | Tiêu chuẩn | Hệ mét | |
|---|---|---|---|
| Một phần số | AC244 | M / AC244 | |
| Độ nhạy (± 5%) | 100 mV / g | ||
| Đáp ứng tần số (± 3dB) | 36-900.000 CPM | 0,6-15000 Hz | |
| Đáp ứng tần số (± 10%) | 60-600.000 CPM | 1,0-10000 Hz | |
| Đáp ứng tần số (± 5%) | 120-420.000 CPM | 2,0-7000 Hz | |
| Dải động | ± 50 g, đỉnh | ||
| Điện | |||
| Cài đặt thời gian | <2,5 giây | ||
| Nguồn điện áp (IEPE) | 18-30 VDC | ||
| Kích thích hiện tại liên tục | 2-10 mA | ||
| Nhiễu phổ @ 10 Hz | 30 µg / √Hz | ||
| Nhiễu phổ @ 100 Hz | 4 µg / √Hz | ||
| Nhiễu phổ @ 1000 Hz | 2 µg / √Hz | ||
| Trở kháng đầu ra | <100 ohm | ||
| Điện áp đầu ra thiên vị | 7-14 VDC | ||
| Trường hợp cô lập | > 10 8 ohm |
| Thông số kỹ thuật | Tiêu chuẩn | Hệ mét | |
|---|---|---|---|
| Thuộc về môi trường | |||
| Phạm vi nhiệt độ | -58 đến 250 ° F | -50 đến 121 ° C | |
| Bảo vệ chống sốc tối đa | 5.000 g, cao điểm | ||
| Độ nhạy điện từ | CE | ||
| Niêm phong | Hàn, Hermetic | ||
| Độ sâu chìm | 200 ft. | 60 m | |
| Vật lý | |||
| Yếu tố cảm biến | PZT gốm | ||
| Cấu trúc cảm biến | Chế độ cắt | ||
| Cân nặng | 2,1 oz | 60 gam | |
| Chất liệu vỏ máy | Thép không gỉ 316L | ||
| Gắn | 1 / 4-28 | ||
| Trình kết nối (Không tích phân) | 2 Pin mini-MIL (Dòng J) | ||
| Tần số cộng hưởng | 1.192.600 CPM | 26000 Hz | |
| Gắn mô-men xoắn | 2 đến 5 ft. Lbs. | 2,7 đến 6,8 Nm | |
| Gắn phần cứng | 1 / 4-28 Bu lông cố định | Bu lông cố định M6x1 | |
| Giấy chứng nhận hiệu chuẩn | CA10 |

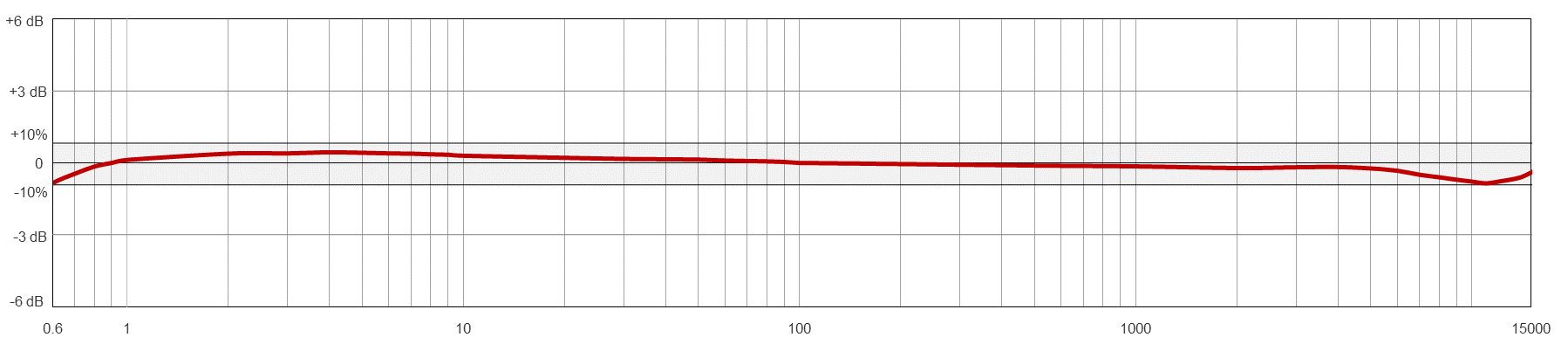

Đáp ứng tần số điển hình
