Cảm biến đo độ rung gia tốc tần số thấp CTC AC215 1000mV/g

Cảm biến đo độ rung gia tốc tần số thấp, đầu ra cạnh bên CTC AC215 1000mV/g ±10%

Đáp ứng tần số 6-480.000 CPM (± 3dB)
-58 đến 250 ° (-50 đến 121 ° C)
Hàn, ron làm kín
Được thiết kế cho rôto tốc độ thấp, vòng bi chính của tuabin gió, đầu vào hộp số, và cũng có thể được sử dụng để phát hiện tần số cao.
Có thể được sử dụng với bất kỳ ứng dụng nào yêu cầu đo tần số thấp và cao.

Category: Cảm biến đo độ rung gia tốc tần số thấp CTC 1000mV/g

Description

Rate this post

Cảm biến đo độ rung gia tốc tần số thấp CTC AC215 1000mV/g ±10%

Tính năng sản phẩm

Được thiết kế cho rôto tốc độ thấp, vòng bi chính tuabin gió, đầu vào hộp số, và cũng có thể được sử dụng để phát hiện tần số cao.
Có thể được sử dụng với bất kỳ ứng dụng nào yêu cầu đo tần số thấp và cao.
Độ nhạy 1000 mV / g
Đáp ứng tần số 0,1 Hz đến 8 kHz (± 3dB)
Kết nối MIL 2 chân tiêu chuẩn hoặc cáp tích hợp
Lưu ý: Các tùy chọn cáp tích hợp chỉ dành cho các ứng dụng giám sát liên tục

Thông số kỹ thuật	Tiêu chuẩn	Hệ mét
Tên cảm biến	AC215	M/AC215
Độ nhạy (± 5%	1000 mV/g

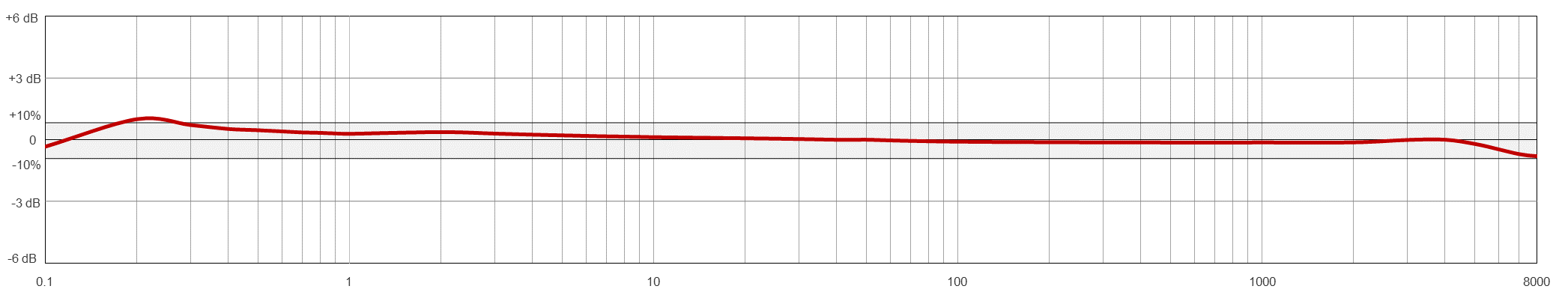

Đáp ứng tần số (± 3dB)	6-480.000 CPM	0,1-8000 Hz
Đáp ứng tần số (± 10%)	36-180.000 CPM	0,6-3000 Hz
Dải động	± 7 g, đỉnh
Điện
Thời gian cài đặt	<2 giây
Nguồn điện áp (IEPE)	18-30 VDC
Dò kích thích liên tục	2-10 mA
Nhiễu phổ @ 10 Hz	1,3 µg/√Hz
Nhiễu phổ @ 100 Hz	0,2 µg/√Hz
Nhiễu phổ @ 1000 Hz	0,1 µg/√Hz
Trở kháng đầu ra	<100 ohm
Điện áp đầu ra thiên vị	10-14 VDC
Trường hợp cô lập	>10⁸ ohm

Thông số kỹ thuật	Tiêu chuẩn	Hệ mét
Thuộc về môi trường
Phạm vi nhiệt độ	-58 đến 250°F	-50 đến 121°C
Bảo vệ chống sốc tối đa	5.000 g, tối đa
Độ nhạy điện từ	CE
Niêm phong	Đã hàn, Ron dạng Hermetic
Vật lý
Cảm biến	PZT Ceramic
Cấu trúc cảm biến	Shear mode
Cân nặng	5,7 ounces	162 gam
Chất liệu vỏ máy	Thép không gỉ 316L
Gắn	Bulong cố định
Kết nối	Đầu 2 pin MIL-C-5015
Tần số cộng hưởng	1.020.000 CPM	18000 Hz
mô-men xoắn gắn	2 đến 5 ft. Lbs.	2,7 đến 6,8 Nm
Ren cảm biến	Ren 1/4-28	Bulong cố định M6
Chứng chỉ hiệu chuẩn	CA10
