Cảm biến đo độ rung gia tốc CTC AC196
Cảm biến đo độ rung gia tốc đa năng công nghiệp cỡ nhỏ chi phí thấp, Đầu nối Mini-MIL 2 pin ở trên cùng, 100 mV / g, ± 15%
- Đáp ứng tần số 36-900.000 CPM (± 3dB)
- -58 đến 250 ° F (-50 đến 121 ° C)
- Hàn, niêm phong kín
- Cảm biến đo gia tốc công nghiệp mini, tuyệt vời cho các vị trí khó tiếp cận
Description
Cảm biến đo độ rung gia tốc CTC AC196
Tính năng sản phẩm
Máy đo gia tốc công nghiệp mini, tuyệt vời cho các vị trí khó tiếp cận
- Kích thước nhỏ, dễ quản lý
- Kết nối 2 pin Mini-MIL
- Độ nhạy ± 15%
AC140-1D
Đầu nối 2 pin Mini Mil
| Chân kết nối | Phân cực |
| A | (+) Tín hiệu / Nguồn |
| B | (-)Chung |
Sản phẩm có sẵn
AC140-2D
Cáp tích hợp CB110
| Nhạc trưởng | Phân cực |
| Màu đỏ | (+) Tín hiệu / Nguồn |
| Đen | (-) Chung |
| Cái khiên | Dây thoát nước cáp |
Được xây dựng để đặt hàng
AC140-3D
Cáp tích hợp bọc thép CB206
| Nhạc trưởng | Phân cực |
| Màu đỏ | (+) Tín hiệu / Nguồn |
| Đen | (-) Chung |
| Cái khiên | Dây thoát nước cáp |
Được xây dựng để đặt hàng
AC140-6D
Cáp tích hợp bọc thép hạng nặng CB611
| Nhạc trưởng | Phân cực |
| Màu đỏ | (+) Tín hiệu / Nguồn |
| Đen | (-) Chung |
| Cái khiên | Dây thoát nước cáp |
Được xây dựng để đặt hàng
AC140-6N
Cáp tích hợp CB111
| Nhạc trưởng | Phân cực |
| Màu đỏ | (+) Tín hiệu / Nguồn |
| Đen | (-) Chung |
| Cái khiên | Dây thoát nước cáp |
Được xây dựng để đặt hàng
| Thông số kỹ thuật | Tiêu chuẩn | Hệ mét | |
|---|---|---|---|
| Một phần số | AC140 | M / AC140 | |
| Độ nhạy (± 15%) | 100 mV / g | ||
| Đáp ứng tần số (± 3dB) | 36-900.000 CPM | 0,6-15000 Hz | |
| Đáp ứng tần số (± 10%) | 60-420.000 CPM | 1,0-7000 Hz | |
| Dải động | ± 50 g, đỉnh | ||
| Điện | |||
| Cài đặt thời gian | <2,5 giây | ||
| Nguồn điện áp (IEPE) | 18-30 VDC | ||
| Kích thích hiện tại liên tục | 2-10 mA | ||
| Nhiễu phổ @ 10 Hz | 30 µg / √Hz | ||
| Nhiễu phổ @ 100 Hz | 4 µg / √Hz | ||
| Nhiễu phổ @ 1000 Hz | 2 µg / √Hz | ||
| Trở kháng đầu ra | <100 ohm | ||
| Điện áp đầu ra thiên vị | 10-14 VDC | ||
| Trường hợp cô lập | > 10 8 ohm |
| Thông số kỹ thuật | Tiêu chuẩn | Hệ mét | |
|---|---|---|---|
| Thuộc về môi trường | |||
| Phạm vi nhiệt độ | -58 đến 250 ° F | -50 đến 121 ° C | |
| Bảo vệ chống sốc tối đa | 5.000 g, cao điểm | ||
| Độ nhạy điện từ | CE | ||
| Niêm phong | Hàn, Hermetic | ||
| Độ sâu chìm | 200 ft. | 60 m | |
| Vật lý | |||
| Yếu tố cảm biến | PZT gốm | ||
| Cấu trúc cảm biến | Chế độ cắt | ||
| Cân nặng | 0,7 oz | 20 gam | |
| Chất liệu vỏ máy | Thép không gỉ 316L | ||
| Gắn | 1 / 4-28 | ||
| Trình kết nối (Không tích phân) | 2 Pin mini-MIL (Dòng J) | ||
| Tần số cộng hưởng | 2.040.000 CPM | 34000 Hz | |
| Gắn mô-men xoắn | 2 đến 5 ft. Lbs. | 2,7 đến 6,8 Nm | |
| Gắn phần cứng | 1 / 4-28 chốt | Đinh tán bộ chuyển đổi M6x1 | |
| Giấy chứng nhận hiệu chuẩn | CA10 |

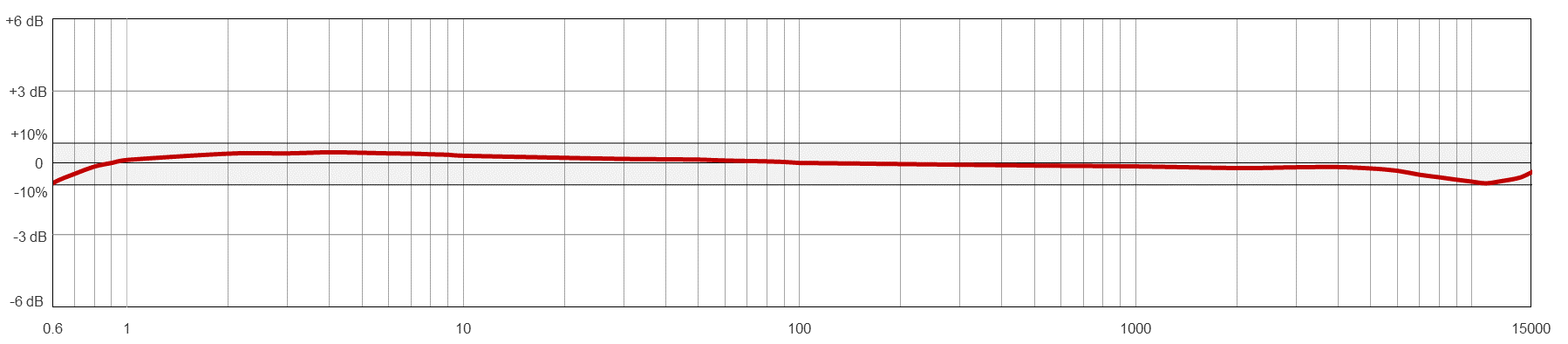

Đáp ứng tần số điển hình
