Cảm biến đo độ rung gia tốc cao, tần số cao CTC AC224 10mV/g
Cảm biến đo độ rung gia tốc cao, tần số cao CTC AC224 10mV/g
CẢM BIẾN GIA TỐC CAO & TẦN SỐ CAO DÙNG TRONG CÔNG NGHIỆP, CÓ ĐẦU RA CẠNH BÊN, ĐẦU RA 2 PIN MINI-MIL , 10 MV / G, ± 5%
- Tần số đạp ứng 60-900.000 CPM (± 3dB)
- -58 đến 250°F (-50 đến 121°C)
- Hàn, ron kín
- Cảm biến đo gia tốc 500g đầu ra ở cạnh bên dùng cho các ứng dụng biên độ cao
- Giúp phát hiện lỗi hộp số và các lỗi tần số cao khác
Description
Cảm biến đo độ rung gia tốc cao, tần số cao CTC AC224 10mV/g
| Tính năng sản phẩm |
| Cảm biến đo gia tốc tối đa 500g đầu ra cạnh bên dùng cho các ứng dụng có biên độ cao Giúp phát hiện lỗi hộp số và các lỗi tần số cao khác
|
Cảm biến đo độ rung gia tốc cao, tần số cao CTC AC224 10mV/g
| Thông số kỹ thuật | Tiêu chuẩn | Hệ mét |
| Tên cảm biến | AC224 | M/AC224 |
| Độ nhạy (± 5% |
10 mV / g |
|
| Đáp ứng tần số (± 3dB) | 60-900.000 CPM | 1-15000 Hz |
| Đáp ứng tần số (± 107.) | 90-420.000 CPM | 1,5-7000 Hz |
| Đáp ứng tần số (± 57.) | 180-180.000 CPM | 3-3000 Hz |
| Dải động | ± 500 g, đỉnh | |
|
Điện |
||
| Thời gian cài đặt | <2 giây | |
| Nguồn điện áp (IEPE) | 18-30 VDC | |
| Dò kích thích liên tục | 2-10 mA | |
| Nhiễu phổ @ 10 Hz | 100 µg/√Hz | |
| Nhiễu phổ @ 100 Hz | 19 µg/√Hz | |
| Nhiễu phổ @ 1000 Hz | 5 µg/√Hz | |
| Trở kháng đầu ra | <100 ohm | |
| Điện áp đầu ra thiên vị | 10-14 VDC | |
| Trường hợp cô lập | >108 ohm | |
| Thông số kỹ thuật | Tiêu chuẩn | Hệ mét |
| Thuộc về môi trường | ||
| Phạm vi nhiệt độ | -58 đến 250°F | -50 đến 121°C |
| Bảo vệ chống sốc tối đa |
5.000 g, tối đa |
|
| Độ nhạy điện từ | CE | |
| Niêm phong | Đã hàn, Ron dạng Hermetic | |
| Độ chìm tối đa | 200 ft | 60 m |
| Vật lý | ||
| Yếu tố cảm biến | PZT Ceramic | |
| Cấu trúc cảm biến | Shear mode | |
| Cân nặng | 2,1 oz | 60 gam |
| Chất liệu vỏ máy | Thép không gỉ 316L | |
| Ren | 1/4-28 | |
| Kết nối | Đầu 2 pin mini-MIL | |
| Tần số cộng hưởng | 1.920.000 CPM | 32000 Hz |
| mô-men xoắn gắn | 2 đến 5 ft. Lbs. | 2,7 đến 6,8 Nm |
| Ren cảm biến | Ren 1/4-28 | bộ chuyển đổi M6 |
| Chứng chỉ hiệu chuẩn | CA10 | |

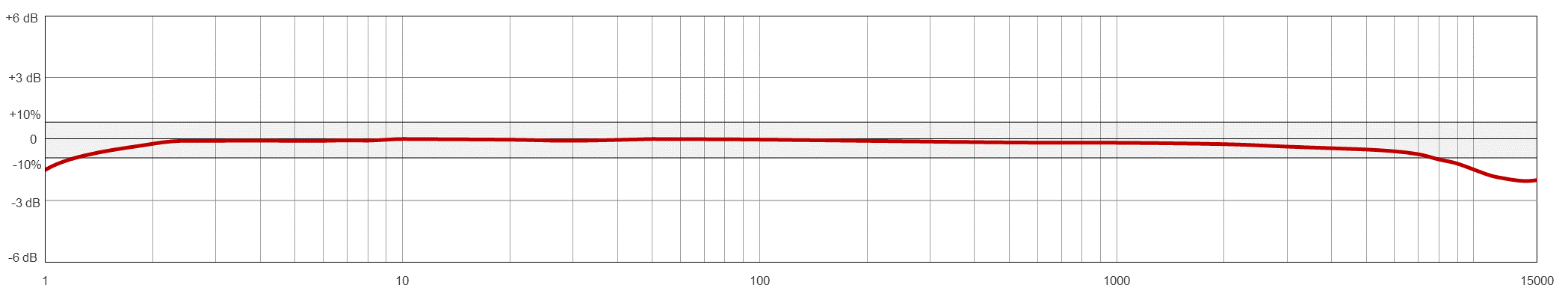

Typical Frequency Response
