Cảm biến độ rung gia tốc điện áp ngược CTC AC166
Cảm biến độ rung gia tốc điện áp ngược CTC AC166
Xuất xứ: hãng CTC / USA
Máy đo gia tốc điện áp nghịch đảo, Đầu nối 3 chân dạng Side Exit, 100 mV / g, ± 5%
- Đáp ứng tần số 300-600.000 CPM (± 3dB)
- -58 đến 250 ° F (-50 đến 121 ° C)
- Hàn, niêm phong kín
- Có thể so sánh với Bently ™ 330400
- Cảm biến điện áp âm 3 dây
Description
Cảm biến độ rung gia tốc điện áp ngược CTC AC166
Tính năng sản phẩm
Có thể so sánh với Bently ™ 330400
Cảm biến điện áp âm 3 dây
- 100 mV / g Độ nhạy danh định
- Dung sai độ nhạy ± 5%
- ± 80 g, Dải động cao nhất
AC166-1A
Đầu nối 3 chân
| Chân kết nối | Phân cực |
| A | (+) Tín hiệu |
| B | (-) Âm tính |
| C | (+) Common / Power |
Sản phẩm có sẵn
AC166-2C
Cáp tích hợp CB105
| Nhạc trưởng | Phân cực |
| Màu đỏ | (+) Tín hiệu |
| Đen | (-) Chung |
| trắng | (+) Common / Power |
| Cái khiên | Dây thoát nước cáp |
Được xây dựng để đặt hàng
AC166-3C
Cáp tích hợp bọc thép CB218
| Nhạc trưởng | Phân cực |
| Màu đỏ | (+) Tín hiệu |
| Đen | (-) Chung |
| trắng | (+) Common / Power |
| Cái khiên | Dây thoát nước cáp |
Được xây dựng để đặt hàng
AC166
Sơ đồ hệ thống dây điện
| Thông số kỹ thuật | Tiêu chuẩn | Hệ mét | |
|---|---|---|---|
| Một phần số | AC166 | M / AC166 | |
| Độ nhạy (± 5%) | 100 mV / g | ||
| Đáp ứng tần số (± 3dB) | 300-600.000 CPM | 5-10000 Hz | |
| Đáp ứng tần số (± 10%) | 600-180.000 CPM | 10-3000 Hz | |
| Dải động | ± 80 g, đỉnh | ||
| Điện | |||
| Cài đặt thời gian | <2 giây | ||
| Nguồn điện áp (IEPE) | -20 đến -28 VDC | ||
| Kích thích hiện tại liên tục | <1 mA | ||
| Tầng ồn băng thông rộng (10 đến 15k Hz) |
0,002 g RMS | ||
| Trở kháng đầu ra | <5 ohm | ||
| Điện áp đầu ra thiên vị | -8,5 VDC danh nghĩa | ||
| Trường hợp cô lập | > 10 8 ohm |
| Thông số kỹ thuật | Tiêu chuẩn | Hệ mét | |
|---|---|---|---|
| Thuộc về môi trường | |||
| Phạm vi nhiệt độ | -58 đến 250 ° F | -50 đến 121 ° C | |
| Bảo vệ chống sốc tối đa | 5.000 g, cao điểm | ||
| Niêm phong | Hàn, Hermetic | ||
| Vật lý | |||
| Yếu tố cảm biến | PZT gốm | ||
| Cấu trúc cảm biến | Chế độ cắt | ||
| Cân nặng | 5,1 oz | 145 gam | |
| Chất liệu vỏ máy | Thép không gỉ 316 | ||
| Gắn | 1 / 4-28 | ||
| Trình kết nối (Không tích phân) | 3 pin MIL-C-5015 | ||
| Tần số cộng hưởng | 1.320.000 CPM | 22000 Hz | |
| Gắn mô-men xoắn | 2 đến 5 ft. Lbs. | 2,7 đến 6,8 Nm | |
| Gắn phần cứng | 1 / 4-28 Bu lông cố định | Bu lông cố định M6x1 | |
| Giấy chứng nhận hiệu chuẩn | CA10 |

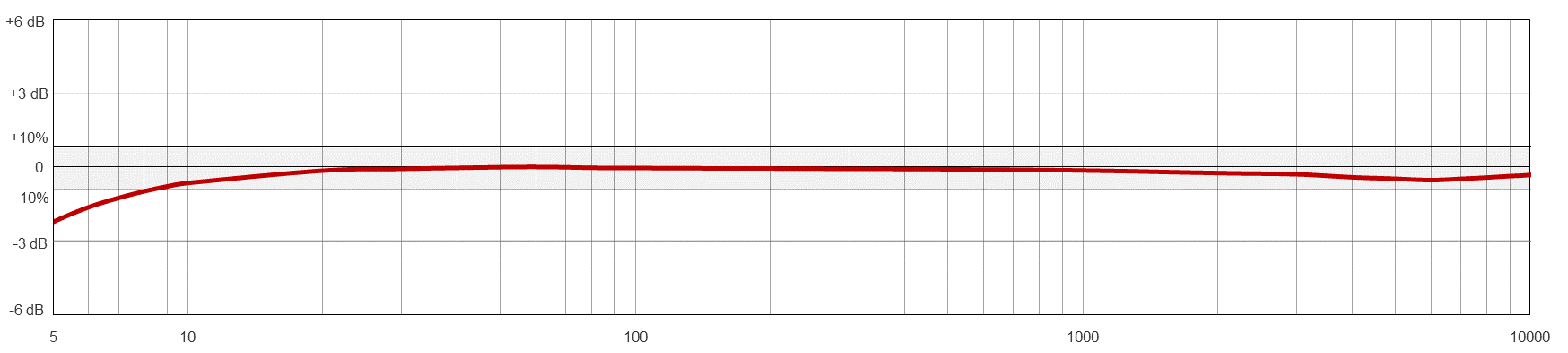

Đáp ứng tần số điển hình
