Cảm biến độ rung gia tốc CTC AC211
Cảm biến độ rung gia tốc CTC AC211
Xuất xứ: hãng CTC / USA
Cảm biến đo độ rung gia tốc cao cấp, Đầu nối 2 pin dạng Side Exit, 100 mV / g, ± 5%
- Đáp ứng tần số 30-600.000 CPM (± 3dB)
- -58 đến 250 ° F (-50 đến 121 ° C)
- Hàn, niêm phong kín
- Cảm biến lối ra bên hiệu suất cao cho các ứng dụng yêu cầu
- Dải động cao với đáp ứng tần số tuyệt vời
Description
Cảm biến độ rung gia tốc CTC AC211
Tính năng sản phẩm
Cảm biến lối ra bên hiệu suất cao cho các ứng dụng yêu cầu
Dải động cao với đáp ứng tần số tuyệt vời
- ± 80 g, Dải động
- Độ ổn định thiên vị tuyệt vời trong suốt dải nhiệt độ hoạt động
- 100 mV / g ± 5%
AC211-1D
Đầu nối 2 chân
| Chân kết nối | Phân cực |
| A | (+) Tín hiệu / Nguồn |
| B | (-) Chung |
Sản phẩm có sẵn
AC211-2D
Cáp tích hợp CB103
| Nhạc trưởng | Phân cực |
| Màu đỏ | (+) Tín hiệu / Nguồn |
| Đen | (-) Chung |
| Cái khiên | Dây thoát nước cáp |
Được xây dựng để đặt hàng
AC211-3D
Cáp tích hợp bọc thép CB206
| Nhạc trưởng | Phân cực |
| Màu đỏ | (+) Tín hiệu / Nguồn |
| Đen | (-) Chung |
| Cái khiên | Dây thoát nước cáp |
Được xây dựng để đặt hàng
AC211-6D
Cáp tích hợp bọc thép hạng nặng CB611
| Nhạc trưởng | Phân cực |
| Màu đỏ | (+) Tín hiệu / Nguồn |
| Đen | (-) Chung |
| Cái khiên | Dây thoát nước cáp |
Được xây dựng để đặt hàng
| Thông số kỹ thuật | Tiêu chuẩn | Hệ mét | |
|---|---|---|---|
| Một phần số | AC211 | M / AC211 | |
| Độ nhạy (± 5%) | 100 mV / g | ||
| Đáp ứng tần số (± 3dB) | 30-600.000 CPM | 0,5-10000 Hz | |
| Đáp ứng tần số (± 10%) | 60-240.000 CPM | 1,0-4000 Hz | |
| Đáp ứng tần số (± 5%) | 120-180.000 CPM | 2,0-3000 Hz | |
| Dải động | ± 80 g, đỉnh | ||
| Điện | |||
| Cài đặt thời gian | <2.0 giây | ||
| Nguồn điện áp (IEPE) | 18-30 VDC | ||
| Kích thích hiện tại liên tục | 2-10 mA | ||
| Nhiễu phổ @ 10 Hz | 8 µg / √Hz | ||
| Nhiễu phổ @ 100 Hz | 4 µg / √Hz | ||
| Nhiễu phổ @ 1000 Hz | 2 µg / √Hz | ||
| Trở kháng đầu ra | <100 ohm | ||
| Điện áp đầu ra thiên vị | 10-14 VDC | ||
| Trường hợp cô lập | > 10 8 ohm |
| Thông số kỹ thuật | Tiêu chuẩn | Hệ mét | |
|---|---|---|---|
| Thuộc về môi trường | |||
| Phạm vi nhiệt độ | -58 đến 250 ° F | -50 đến 121 ° C | |
| Bảo vệ chống sốc tối đa | 5.000 g, cao điểm | ||
| Độ nhạy điện từ | CE | ||
| Niêm phong | Hàn, Hermetic | ||
| Độ sâu chìm | 200 ft. | 60 m | |
| Vật lý | |||
| Yếu tố cảm biến | PZT gốm | ||
| Cấu trúc cảm biến | Chế độ cắt | ||
| Cân nặng | 5,1 oz | 145 gam | |
| Chất liệu vỏ máy | Thép không gỉ 316L | ||
| Gắn | 1 / 4-28 | ||
| Trình kết nối (Không tích phân) | 2 Pin MIL-C-5015 | ||
| Tần số cộng hưởng | 1.320.000 CPM | 22000 Hz | |
| Gắn mô-men xoắn | 2 đến 5 ft. Lbs. | 2,7 đến 6,8 Nm | |
| Gắn phần cứng | 1 / 4-28 Bu lông cố định | Bu lông cố định M6x1 | |
| Giấy chứng nhận hiệu chuẩn | CA10 |

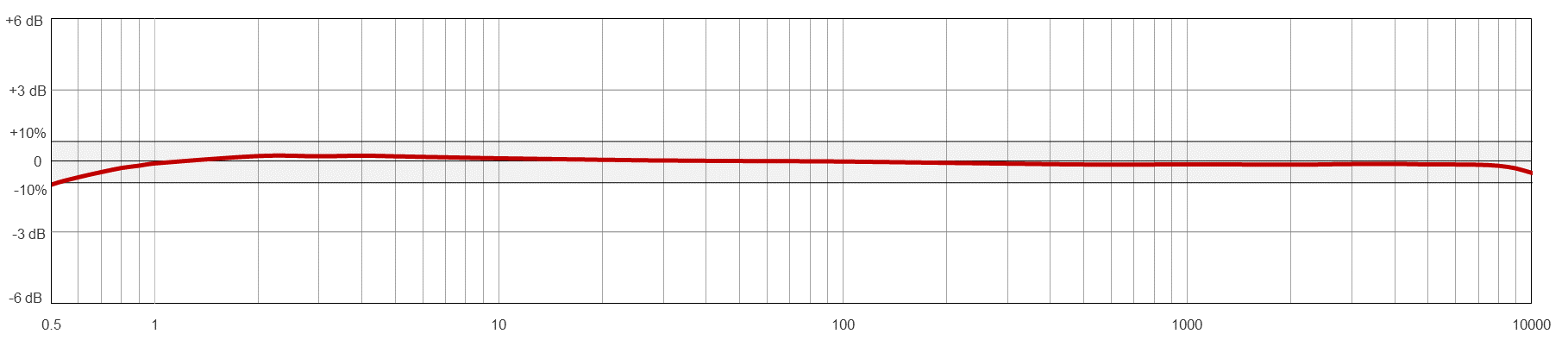

Đáp ứng tần số điển hình
