Cảm biến độ rung gia tốc CTC AC150
Cảm biến độ rung gia tốc CTC AC150
Xuất xứ: hãng CTC / USA
Cảm biến đo độ rung gia tốc đa năng, chi phí thấp, Đầu nối 2 pin dạng Top Exit, 100 mV / g, ± 20%
- Đáp ứng tần số 60-600.000 CPM (± 3dB)
- -58 đến 250 ° F (-50 đến 121 ° C)
- Hàn, niêm phong kín
- Gia tốc kế chi phí thấp – Hoàn hảo để lắp cố định
- Lựa chọn tuyệt vời cho việc thu thập dữ liệu có giá trị ngân sách
Description
Cảm biến độ rung gia tốc CTC AC150
Tính năng sản phẩm
Gia tốc kế chi phí thấp – Hoàn hảo để lắp cố định
Lựa chọn tuyệt vời cho việc thu thập dữ liệu có giá trị ngân sách
- ± 50 g, Dải động cao nhất
- Đáp ứng tần số 1-10000 Hz (60-600.000 CPM)
- Kết nối MIL 2 chân tiêu chuẩn hoặc cáp tích hợp
AC150-1A
Đầu nối 2 chân
| Chân kết nối | Phân cực |
| A | (+) Tín hiệu / Nguồn |
| B | (-) Chung |
Sản phẩm có sẵn
AC150-2C
Cáp tích hợp CB103
| Nhạc trưởng | Phân cực |
| Màu đỏ | (+) Tín hiệu / Nguồn |
| Đen | (-) Chung |
| Shield | Cable Drain Wire |
Được xây dựng để đặt hàng
AC150-3C
Cáp tích hợp bọc thép CB206
| Nhạc trưởng | Phân cực | |
| Màu đỏ | (+) Tín hiệu / Nguồn | |
| Đen | (-) Chung | |
|
Cable Drain Wire |
Được xây dựng để đặt hàng
AC150-6C
Cáp tích hợp bọc thép hạng nặng CB611
| Nhạc trưởng | Phân cực | |
| Màu đỏ | (+) Tín hiệu / Nguồn | |
| Đen | (-) Chung | |
|
Cable Drain Wire |
Được xây dựng để đặt hàng
| Thông số kỹ thuật | Tiêu chuẩn | Hệ mét | |
|---|---|---|---|
| Một phần số | AC150 | M / AC150 | |
| Độ nhạy (± 20%) | 100 mV / g | ||
| Đáp ứng tần số (± 3dB) | 60-600.000 CPM | 1,0-10000 Hz | |
| Dải động | ± 50 g, đỉnh | ||
| Điện | |||
| Cài đặt thời gian | <2,5 giây | ||
| Nguồn điện áp (IEPE) | 18-30 VDC | ||
| Kích thích hiện tại liên tục | 2-10 mA | ||
| Nhiễu phổ @ 10 Hz | 14 µg / √Hz | ||
| Nhiễu phổ @ 100 Hz | 2,3 µg / √Hz | ||
| Nhiễu phổ @ 1000 Hz | 2 µg / √Hz | ||
| Trở kháng đầu ra | <100 ohm | ||
| Điện áp đầu ra thiên vị | 10-14 VDC | ||
| Trường hợp cô lập | > 10 8 ohm |
| Thông số kỹ thuật | Tiêu chuẩn | Hệ mét | |
|---|---|---|---|
| Thuộc về môi trường | |||
| Phạm vi nhiệt độ | -58 đến 250 ° F | -50 đến 121 ° C | |
| Bảo vệ chống sốc tối đa | 5.000 g, cao điểm | ||
| Độ nhạy điện từ | CE | ||
| Niêm phong | Hàn, Hermetic | ||
| Độ sâu chìm | 200 ft. | 60 m | |
| Vật lý | |||
| Yếu tố cảm biến | PZT gốm | ||
| Cấu trúc cảm biến | Chế độ cắt | ||
| Cân nặng | 3,2 oz | 90 gam | |
| Chất liệu vỏ máy | Thép không gỉ 316L | ||
| Gắn | 1 / 4-28 | ||
| Trình kết nối (Không tích phân) | 2 Pin MIL-C-5015 | ||
| Tần số cộng hưởng | 1.380.000 CPM | 23000 Hz | |
| Gắn mô-men xoắn | 2 đến 5 ft. Lbs. | 2,7 đến 6,8 Nm | |
| Gắn phần cứng | 1 / 4-28 chốt | Đinh tán bộ chuyển đổi M6x1 | |
| Giấy chứng nhận hiệu chuẩn | CA10 |

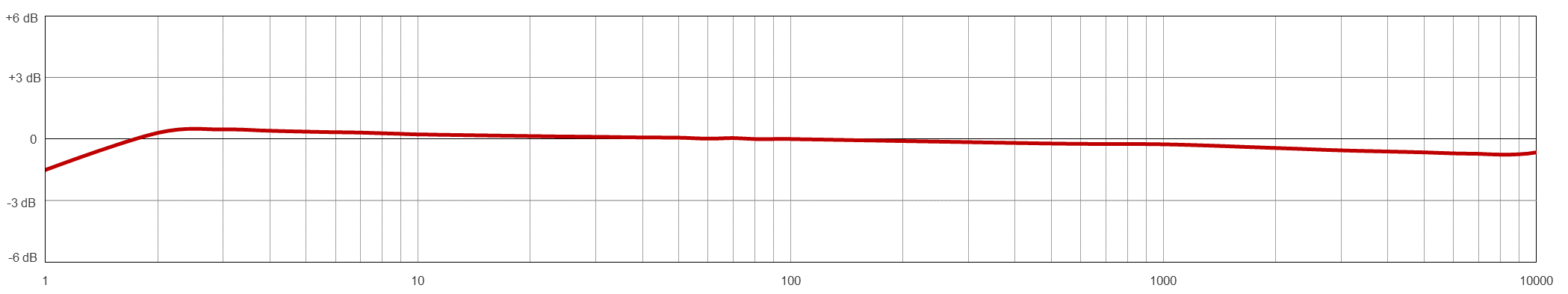

Đáp ứng tần số điển hình
