Cảm biến độ rung gia tốc AC104-M12A
Cảm biến độ rung gia tốc AC104-M12A
Xuất xứ: hãng CTC / USA
Cảm biến đo độ rung gia tốc đa năng, Đầu nối 4 chân M12 dạng Side Exit, 100 mV / g, ± 10%
- Đáp ứng tần số 30-600.000 CPM (± 3dB)
- -58 đến 250 ° F (-50 đến 121 ° C)
- Hàn, niêm phong kín
- Giá cả phải chăng, cảm biến kín
- Hoàn hảo cho hàng nghìn ứng dụng
Description
Cảm biến độ rung gia tốc AC104-M12A
Tính năng sản phẩm
Giá cả phải chăng, cảm biến kín
Hoàn hảo cho hàng nghìn ứng dụng
- Độ nhạy 100 mV / g
- ± 50 g, Dải động cao nhất
- Kết nối M12 chung
AC104-M12A
Đầu nối 4 chân
| Chốt kết nối | Phân cực |
| 1 | (+) Tín hiệu / Nguồn |
| 2 | (-) Chung |
| 3 | Không được sử dụng |
| 4 | Không được sử dụng |
Sản phẩm có sẵn
| Thông số kỹ thuật | Tiêu chuẩn | Hệ mét | |
|---|---|---|---|
| Một phần số | AC104-M12A | M / AC104-M12A | |
| Độ nhạy (± 10%) | 100 mV / g | ||
| Đáp ứng tần số (± 3dB) | 30-600.000 CPM | 0,5-10000 Hz | |
| Đáp ứng tần số (± 10%) | 120-420.000 CPM | 2,0-7000 Hz | |
| Dải động | ± 50 g, đỉnh | ||
| Điện | |||
| Cài đặt thời gian | <2,5 giây | ||
| Nguồn điện áp (IEPE) | 18-30 VDC | ||
| Kích thích hiện tại liên tục | 2-10 mA | ||
| Nhiễu phổ @ 10 Hz | 14 µg / √Hz | ||
| Nhiễu phổ @ 100 Hz | 2,3 µg / √Hz | ||
| Nhiễu phổ @ 1000 Hz | 2 µg / √Hz | ||
| Trở kháng đầu ra | <100 ohm | ||
| Điện áp đầu ra thiên vị | 10-14 VDC | ||
| Trường hợp cô lập | > 10 8 ohm |
| Thông số kỹ thuật | Tiêu chuẩn | Hệ mét | |
|---|---|---|---|
| Thuộc về môi trường | |||
| Phạm vi nhiệt độ | -58 đến 250 ° F | -50 đến 121 ° C | |
| Bảo vệ chống sốc tối đa | 5.000 g, cao điểm | ||
| Độ nhạy điện từ | CE | ||
| Niêm phong | Hàn, Hermetic | ||
| Vật lý | |||
| Yếu tố cảm biến | PZT gốm | ||
| Cấu trúc cảm biến | Chế độ cắt | ||
| Cân nặng | 5,1 oz | 145 gam | |
| Chất liệu vỏ máy | Thép không gỉ 316L | ||
| Gắn | 1 / 4-28 | ||
| Trình kết nối (Không tích phân) | 4 chân M12 | ||
| Tần số cộng hưởng | 1.320.000 CPM | 22000 Hz | |
| Gắn mô-men xoắn | 2 đến 5 ft. Lbs. | 2,7 đến 6,8 Nm | |
| Gắn phần cứng | 1 / 4-28 Bu lông cố định | Bu lông cố định M6x1 | |
| Giấy chứng nhận hiệu chuẩn | CA10 |

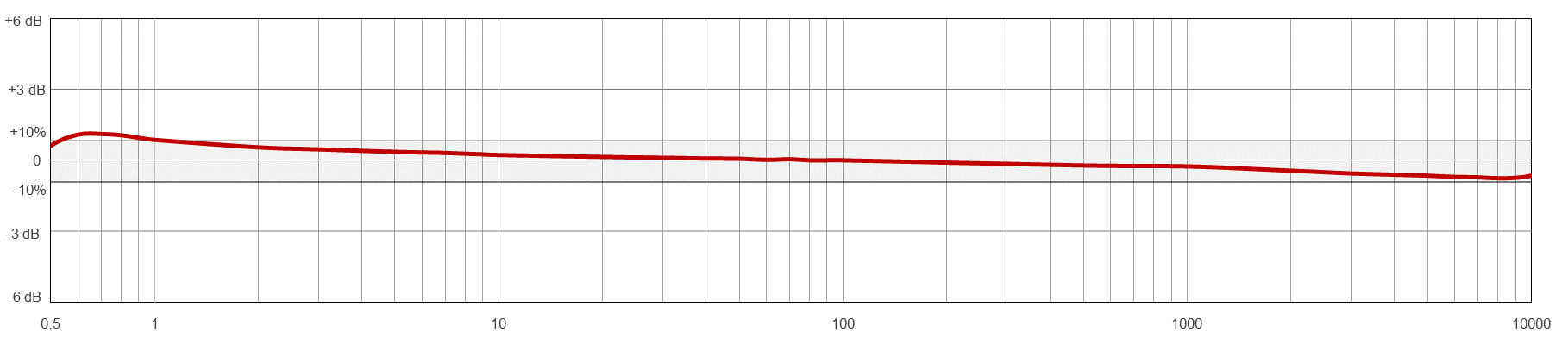

Đáp ứng tần số điển hình
