Hướng Dẫn Căn Chỉnh Dây Đai Puly 2025

Từ lệch đến hoàn hảo chỉ trong 15 phút

---

Anh em làm bảo trì ai cũng biết: puly lệch là đầu đề của mọi chuyện đau đầu – dây đai mòn nhanh, rung nhiều, ổ bi chóng hỏng. Năm 2025 rồi, đã đến lúc bỏ phương pháp thước dây, căng dây cũ kỹ để chuyển sang công nghệ laser alignment – tiêu chuẩn mà các nhà máy hiện đại trên toàn thế giới đang áp dụng!

Hôm nay mình sẽ chia sẻ hướng dẫn căn chỉnh dây đai puly 2025 bằng hệ thống laser Acoem PAT – phương pháp chính xác, nhanh gọn.

Tham khảo Acoem PAT:https://avitek.vn/product/may-can-chinh-day-dai-fixturlaser-pat/

Tại sao phương pháp căn chỉnh puly 2025 phải dùng laser?
✅ Độ chính xác tuyệt đối (sai số <0.5mm)
✅ Không phụ thuộc kinh nghiệm người thợ
✅ Tiết kiệm 70% thời gian so với phương pháp cũ
✅ Giảm 80% chi phí thay thế dây đai và ổ trục hàng năm

---

📋 QUY TRÌNH CĂN CHỈNH DÂY ĐAI PULY 2025 – 3 BƯỚC CHUẨN KỸ THUẬT

Phương pháp căn chỉnh dây đai puly hiện đại này được chia làm 3 bước chính, mỗi bước xử lý 1 loại lỗi căn chỉnh cụ thể. Anh em làm theo đúng trình tự là đảm bảo thành công ngay lần đầu!

---

🔧 BƯỚC 1: Căn Chỉnh Góc Dọc Puly (Vertical Angle Alignment – Twist)

Đây là gì?

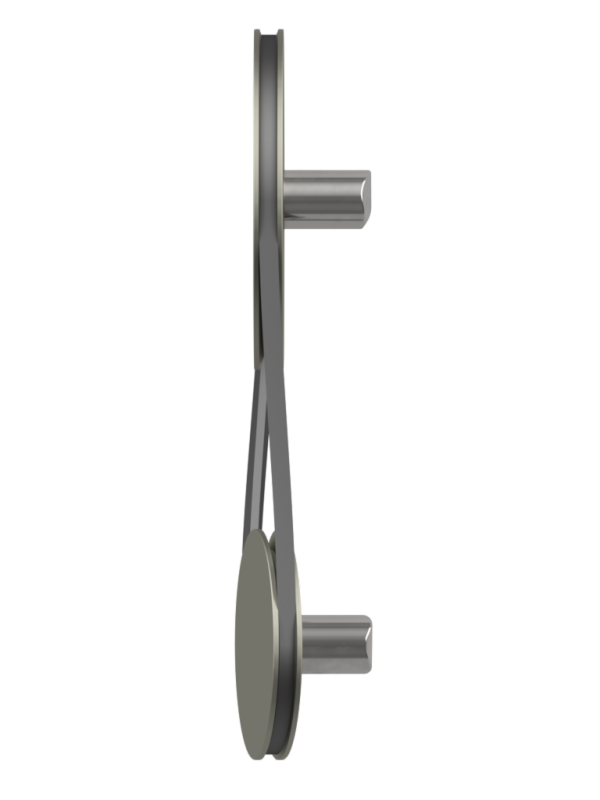

Khi nhìn từ phía trước, nếu 2 puly bị xoắn (1 bên cao 1 bên thấp) → đây là lỗi twist. Đây là lỗi phổ biến nhất trong căn chỉnh dây đai puly.

Dấu hiệu nhận biết trên hệ thống laser:
Các đường laser KHÔNG SONG SONG với đường tâm (center line) trên cả 2 target → Bạn có lỗi twist cần xử lý ngay.

M/S

•

•

Hướng dẫn căn chỉnh chi tiết:

1. Quan sát 2 đường laser trên cả 2 bên (M – movable và S – stationary)
2. Thêm hoặc bớt miếng đệm (shim) ở chân máy di động
3. Điều chỉnh cho đến khi 2 đường laser song song hoàn hảo với đường tâm

💡 Mẹo pro năm 2025: Với công nghệ laser PAT mới nhất, bạn có thể đọc số liệu lệch chính xác đến 0.1mm. Thường thì chỉ cần shim 0.5-2mm là đủ cho hầu hết các trường hợp.

M/S

•

•

Hậu quả nếu bỏ qua:

• Dây đai mòn lệch 1 bên nghiêm trọng
• Tuổi thọ dây đai giảm 60-70%
• Vòng bi nhanh hỏng do phân bố lực không đều

---

🔄 BƯỚC 2: Căn Chỉnh Offset Ngang Dây Đai (Horizontal Offset Alignment)

Đây là gì?

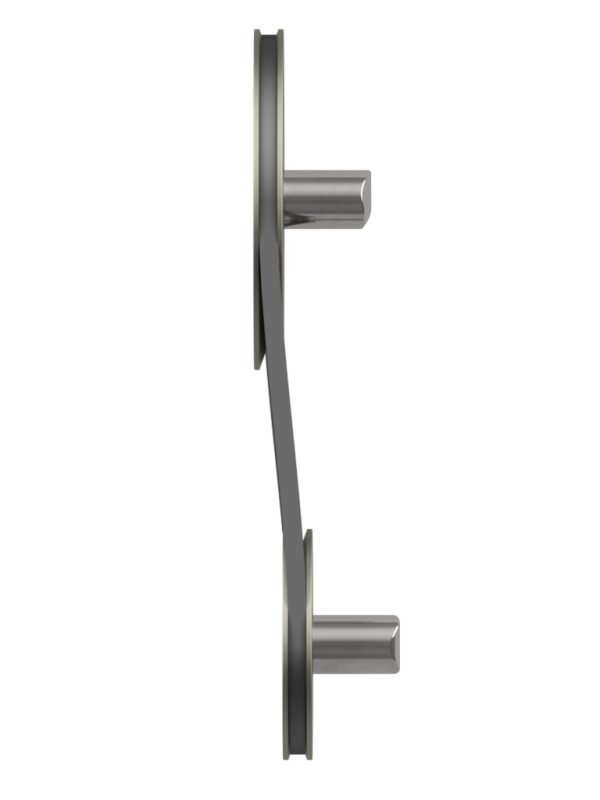

Cả 2 puly đã song song nhưng không cùng một mặt phẳng (1 cái lùi về phía sau, 1 cái ra phía trước) → đây là lỗi offset.

Dấu hiệu nhận biết:
Đường laser ở phía máy di động (M) đã song song với đường tâm nhưng không trùng khớp → Lỗi offset ngang.

M

•

•

Hướng dẫn xử lý:

1. Di chuyển toàn bộ máy di động theo phương dọc trục (axial direction)
2. Đẩy hoặc kéo máy nhẹ nhàng
3. Đảm bảo đường laser (M) trùng khớp chính xác với đường tâm

M

•

•

💡 Kỹ thuật mới 2025: Dùng búa cao su + khối gỗ để điều chỉnh từ từ. Đừng dùng búa sắt trực tiếp vì dễ làm lệch quá đà. Mỗi lần gõ nhẹ 1-2mm, kiểm tra laser, rồi tiếp tục.

Tại sao bước này quan trọng:

• Offset là nguyên nhân chính khiến dây đai bị rơ ra ngoài
• Gây rung động mạnh, tiếng ồn lớn
• Làm tăng lực căng dây đai không đều

---

↔️ BƯỚC 3: Căn Chỉnh Góc Ngang Puly (Horizontal Angle Alignment)

Đây là gì?

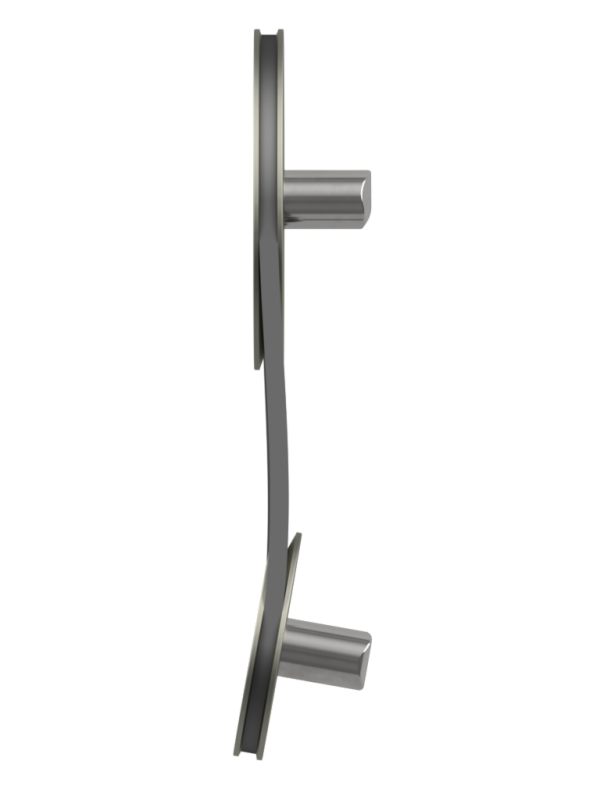

2 puly đã song song và cùng mặt phẳng nhưng không cùng hướng (góc giữa 2 trục bị lệch) → đây là lỗi góc ngang.

Dấu hiệu nhận biết:
Đường laser ở phía máy cố định (S) song song với đường tâm nhưng không ở giữa → Lỗi góc ngang cần điều chỉnh.

S

•

•

Hướng dẫn thực hiện:

1. Xoay máy di động theo phương ngang (rotate horizontally)
2. Xoay từ từ bằng cách điều chỉnh các bu lông nền
3. Dừng khi đường laser (S) trùng khớp hoàn toàn với đường tâm

💡 Lưu ý quan trọng 2025: Bước này cực kỳ nhạy cảm! Chỉ cần xoay vài độ thôi. Nếu xoay quá sẽ ảnh hưởng ngược lại Bước 2, do đó phải kiểm tra lại toàn bộ sau bước này.

S

•

•

---

✅ BƯỚC KIỂM TRA CUỐI – QUY TRÌNH HOÀN THIỆN 2025:

Sau khi hoàn thành 3 bước căn chỉnh dây đai puly:

1. Kiểm tra đồng thời CẢ 2 BÊN (M và S)
2. Đảm bảo đường laser trùng khớp 100% với đường tâm
3. Chạy thử máy 5-10 phút, dừng lại kiểm tra lại
4. Nếu cần thiết, lặp lại 3 bước để căn chỉnh tinh (fine adjustment)

Tiêu chuẩn PASS theo quy chuẩn 2025:

• Sai số cho phép: < 0.5mm trên khoảng cách 300mm
• Dây đai chạy êm, không rung, không kêu rít
• Nhiệt độ ổ trục không tăng bất thường sau 30 phút vận hành

---

💎 KINH NGHIỆM CĂN CHỈNH DÂY ĐAI PULY 2025 TỪ CHUYÊN GIA

1. Chuẩn bị trước khi căn chỉnh:

✅ Kiểm tra bu lông nền đã nới lỏng vừa phải (không quá lỏng vì máy sẽ lung lay)
✅ Làm sạch bề mặt puly, loại bỏ dầu mỡ (quan trọng cho độ bám của đầu kẹp laser)
✅ Kiểm tra dây đai – nếu đã quá cũ/nứt, nên thay mới luôn trước khi căn chỉnh
✅ Chuẩn bị đủ miếng đệm (shim) các kích thước: 0.5mm, 1mm, 2mm

2. Thứ tự vàng trong căn chỉnh puly 2025:

LUÔN LUÔN làm theo đúng trình tự:
Twist (Bước 1) → Offset (Bước 2) → Angle (Bước 3) → Kiểm tra lại

Đừng nhảy bước! Các lỗi căn chỉnh ảnh hưởng lẫn nhau. Nếu bạn căn Bước 3 trước có thể làm sai lệch Bước 1 & 2.

3. Điều kiện môi trường tối ưu:

📍 Nhiệt độ lý tưởng: 15-30°C
📍 Tránh ánh sáng mặt trời trực tiếp (gây khó nhìn đường laser)
📍 Khu vực ít rung động (tắt máy móc xung quanh nếu có thể)
📍 Nếu có ánh sáng mạnh, dùng tấm che tạm để quan sát laser rõ hơn

4. Mẹo nhận biết nhanh loại lỗi căn chỉnh:

🔴 Lỗi Twist → Dây đai mòn lệch 1 bên rõ rệt
🔴 Lỗi Offset → Dây đai thường xuyên rơ ra ngoài, tuột puly
🔴 Lỗi Angle → Dây đai chạy xiên, kêu rít lạ, nóng bất thường

---

⚠️ TOP 3 SAI LẦM KHI CĂN CHỈNH DÂY ĐAI PULY – TRÁNH NGAY!

❌ SAI LẦM #1: Vẫn Dùng Phương Pháp Thước Dây Kiểu Cũ

Thực tế đau lòng:
80% thợ cơ khí Việt Nam vẫn dùng phương pháp thước dây, thước lá. Tưởng đã chuẩn nhưng thực tế vẫn lệch 2-5mm → Dây đai vẫn mòn nhanh, vòng bi vẫn nhanh hỏng.

Hậu quả cụ thể:

• Chi phí thay dây đai + ổ trục tăng 300-500% mỗi năm
• Máy móc downtime thường xuyên do sự cố bất ngờ
• Tốn nhân công đi căn lại nhiều lần

Giải pháp 2025:
Đầu tư ngay hệ thống laser PAT. Chi phí mua thiết bị chỉ bằng 2-3 lần thay dây đai + ổ bi, mà độ chính xác tuyệt đối, hoàn vốn chỉ trong 6-12 tháng.

---

❌ SAI LẦM #2: Không chuẩn bị trước khi căn chỉnh

Các bước cần chuẩn bị trước khi căn chỉnh:

✅ Kiểm tra bu lông nền đã nới lỏng vừa phải (không quá lỏng vì máy sẽ lung lay)
✅ Làm sạch bề mặt puly, loại bỏ dầu mỡ (quan trọng cho độ bám của đầu kẹp laser)
✅ Kiểm tra dây đai – nếu đã quá cũ/nứt, nên thay mới luôn trước khi căn chỉnh
✅ Chuẩn bị đủ miếng đệm (shim) các kích thước: 0.5mm, 1mm, 2mm

---

❌ SAI LẦM #3: Bỏ Qua Bước Kiểm Tra Lại

Tại sao nguy hiểm:
Khi điều chỉnh Bước 3 (góc ngang), bạn CÓ THỂ làm lệch lại Bước 1 & 2. Nhiều người tưởng xong việc, thực tế vẫn chưa đạt chuẩn 100%.

Quy trình kiểm tra đúng chuẩn 2025:

1. ✅ Hoàn thành 3 bước căn chỉnh
2. ✅ Kiểm tra lại CẢ 3 BƯỚC theo thứ tự
3. ✅ Chạy thử máy 10 phút
4. ✅ Dừng lại, kiểm tra laser lần nữa
5. ✅ Xiết chặt tất cả bu lông nền
6. ✅ Kiểm tra laser LẦN CUỐI (quan trọng!)
