Cảm biến đo độ rung gia tốc tần số thấp CTC AC156 500mV/g ±10%
| Tính năng sản phẩm |
| Được thiết kế cho các đầu vào Rotor, Vòng bi chính và Hộp số tốc độ thấp, nhưng cũng có thể được sử dụng để phát hiện tần số cao Gia tốc kế chi phí thấp Độ nhạy 500 mV / g 0,1 Hz cho các phép đo tần số thấp 10 kHz để phát hiện tần số cao Kết nối MIL 2 chân tiêu chuẩn hoặc cáp tích hợp Lưu ý: Các tùy chọn cáp tích hợp chỉ dành cho các ứng dụng giám sát liên tục |
| Thông số kỹ thuật | Tiêu chuẩn | Hệ mét |
| Tên cảm biến | AC156 | M/AC156 |
| Độ nhạy (± 5% |
500 mV/g |
|
| Đáp ứng tần số (± 3dB) | 6-600.000 CPM | 0,1-10000 Hz |
| Đáp ứng tần số (± 10%) | 36-180.000 CPM | 0,6-3000 Hz |
| Dải động | ± 16 g, đỉnh | |
|
Điện |
||
| Thời gian cài đặt | <2 giây | |
| Nguồn điện áp (IEPE) | 18-30 VDC | |
| Dò kích thích liên tục | 2-10 mA | |
| Nhiễu phổ @ 10 Hz | 1,7 µg/√Hz | |
| Nhiễu phổ @ 100 Hz | 0,2 µg/√Hz | |
| Nhiễu phổ @ 1000 Hz | 0,12 µg/√Hz | |
| Trở kháng đầu ra | <100 ohm | |
| Điện áp đầu ra thiên vị | 10-14 VDC | |
| Trường hợp cô lập | >108 ohm | |
| Thông số kỹ thuật | Tiêu chuẩn | Hệ mét |
| Thuộc về môi trường | ||
| Phạm vi nhiệt độ | -58 đến 250°F | -50 đến 121°C |
| Bảo vệ chống sốc tối đa |
5.000 g, tối đa |
|
| Độ nhạy điện từ | CE | |
| Niêm phong | Đã hàn, Ron dạng Hermetic | |
| Độ chìm tối đa | 200 ft | 60 m |
| Vật lý | ||
| Cảm biến | PZT Ceramic | |
| Cấu trúc cảm biến | Shear mode | |
| Cân nặng | 3,2 ounces | 92 gam |
| Chất liệu vỏ máy | Thép không gỉ 316L | |
| Gắn | 1/4 -28 | |
| Kết nối | Đầu 2 pin MIL-C-5015 | |
| Tần số cộng hưởng | 1.080.000 CPM | 18000 Hz |
| mô-men xoắn gắn | 2 đến 5 ft. Lbs. | 2,7 đến 6,8 Nm |
| Ren cảm biến | Ren 1/4-28 | Bulong cố định M6 |
| Chứng chỉ hiệu chuẩn | CA10 | |

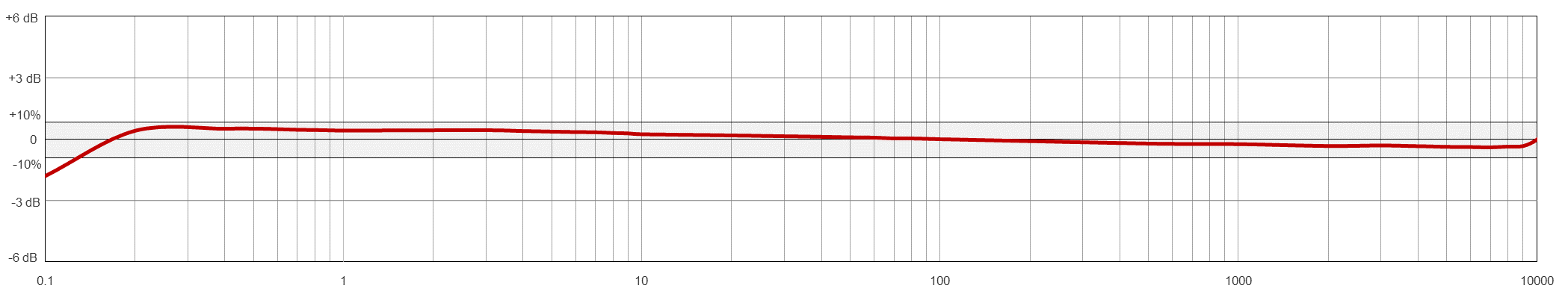

Typical Frequency Response
